風光互補太陽能充放電系統
規格型號：HL-FGKZ009
特點:
-
太陽能電池系統HL-FGKZ009（TD)：將光能轉化成電能，可單個或多個串、并聯供電；蓄電池供電系統HL-FGKZ009（DC)：將太陽能光伏電池板陣經光電轉換后的電能存儲起來，供負載使用.
風光互補控制器HL-FGKZ009（KZQ)：在系統中，風光互補控制器可提供最佳的充電電流和電壓，快速、平穩、高效的為蓄電池充電.
風力發電系統HL-TJK/II(FD)：將風能變成電能，與太陽能光伏電池板合用.
產品詳情
系統簡介
隨著能源危機日益臨近，新能源已經成為今后世界上的主要能源之一，風光互補系統應運而生。風光互補系統是一套發電應用系統，該系統是利用太陽能電池方陣、風力發電機（將交流電轉化為直流電）將發出的電能存儲到蓄電池組中，當用戶需要用電時，逆變器將蓄電池組中儲存的直流電轉變?yōu)榻涣麟?，通過輸電線路送到用戶負載處。是風力發電機和太陽電池方陣兩種發電設備共同發電，構成分布式電源，廣泛用于高等級公路的全線視頻監控、氣象檢測、微波車輛檢測等領域。
一、 系統組成
華路世紀風光互補供電系統是由太陽能光伏電池板陣、風力發電機、風光互補控制器、蓄電池組等構成
二、技術參數

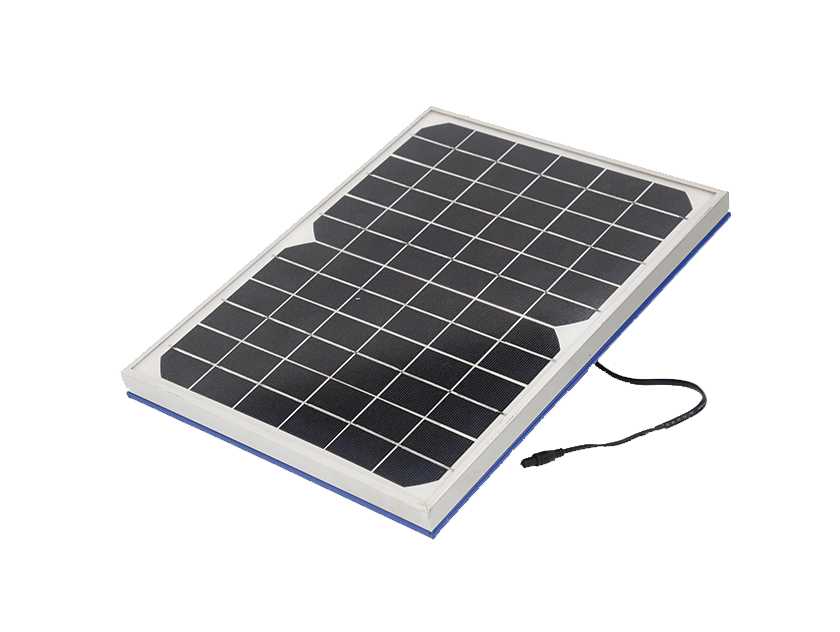

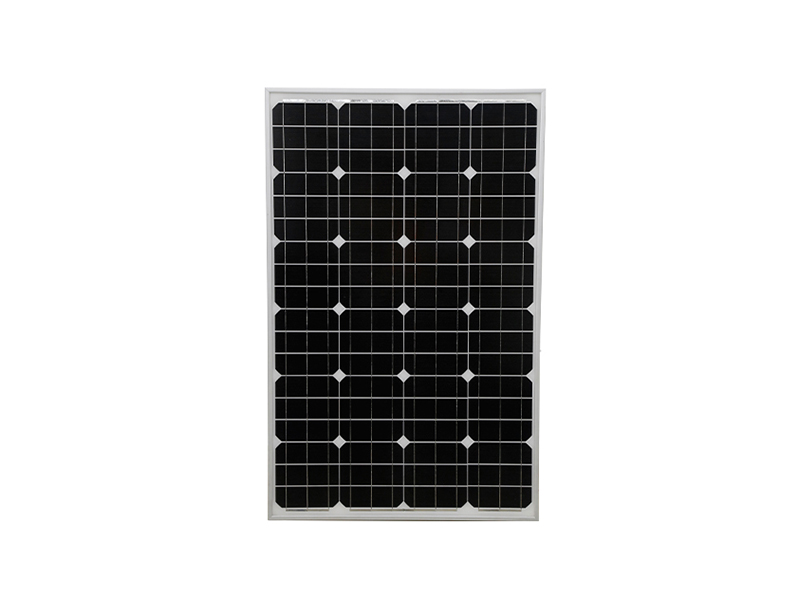

1．太陽能電池組件
| 參數名 | 參數值 | 參考圖 |
|---|---|---|
| 發電性能 | 受惡劣天氣（風沙、雨雪）的影響小，具備弱光發電性能 |
|
| 組件轉化率 | 不低于15% | |
| 衰減率 | 十年內不大于10％，保持基本穩定 | |
| 生產標準 | GB/T9535 | |
| 測試標準： | IEC61215：2005 | |
| 開路電壓溫度系數 | -（155±10）mv/℃ | |
| 短路電流溫度系數 | （0.06±0.01）%/℃ | |
| 最大功率溫度系數 | -（0.5±0.05）%/℃ | |
| 邊框接地電阻 | ＜1Ω | |
| 絕緣電阻 | 50MΩ/2000V | |
| 絕緣強度 | D3500V,1min | |
| 壽命 | 不少于20年 | |
| 防水 | 組件結構密封防水 |

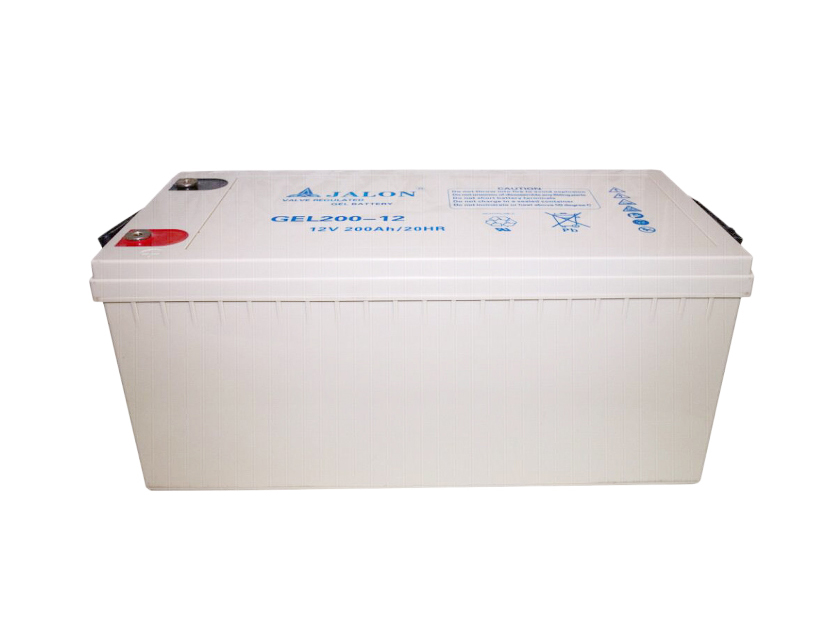

| 參數名 | 參數值 | 參考圖 |
|---|---|---|
| 單只蓄電池額定電壓 | 12V |
|
| 蓄電池組額定電壓 | DC12V/DC24V | |
| 單只蓄電池額定容量 | 100AH/200Ah（可根據需要配置） | |
| 蓄電池組額定容量 | 根據當?shù)靥?yáng)能、風能自然條件進行配置 | |
| 蓄電池低溫工作性能 | -5℃條件下蓄電池充放電效率不低于60％ | |
| 蓄電池高溫工作性能 | 40℃條件下蓄電池充放電效率不低于90％ | |
| 蓄電池壽命要求 | -20℃～40℃環境下免維護連續工作2年后蓄電池容量衰減不超過30%，蓄電池浮充設計壽命不小于5年，免維護 |

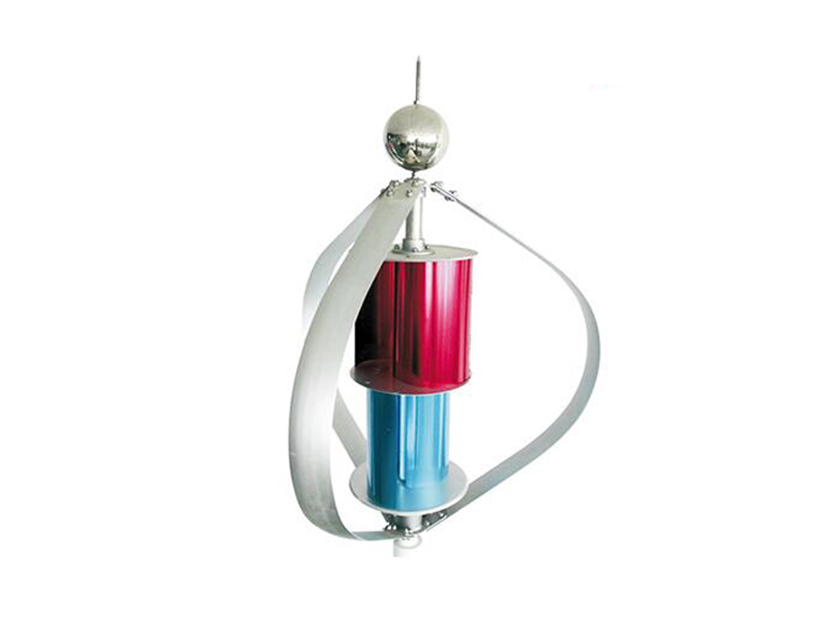

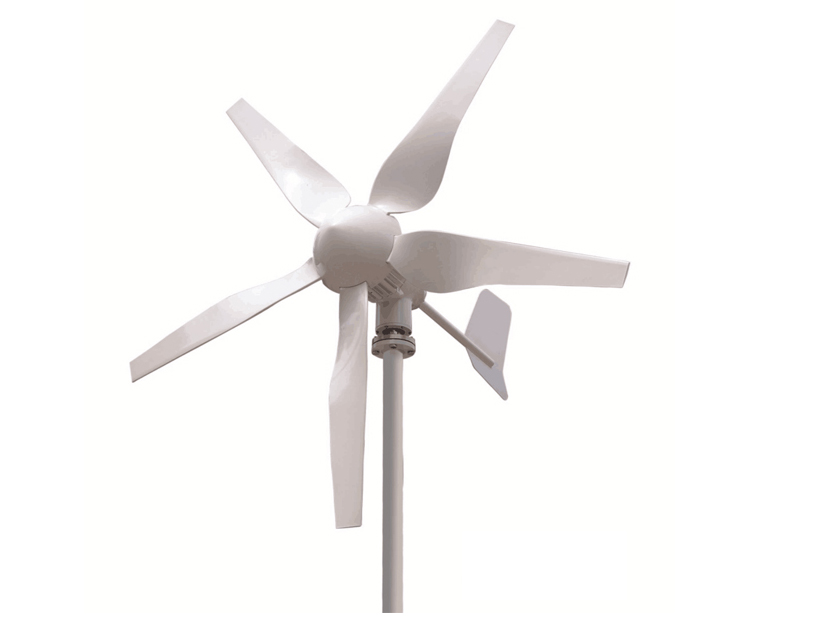

| 參數名 | 參數值 | 參考圖 |
|---|---|---|
| 額定功率 | 400W(可根據需要配置) |
|
| 額定電壓 | 24V | |
| 額定電流 | 17A | |
| 啟動風速 | 1.5秒/米 | |
| 切入風速 | 2.5秒/米 | |
| 安全風速 | 45米/秒 | |
| 額定風速 | 12米/秒 | |
| 電機轉速 | 0 up to 650 rpm | 大風保護方式 | 機械式剎車或電磁制動邊框接地電阻 |
| 工作環境溫度 | -40-70℃ |

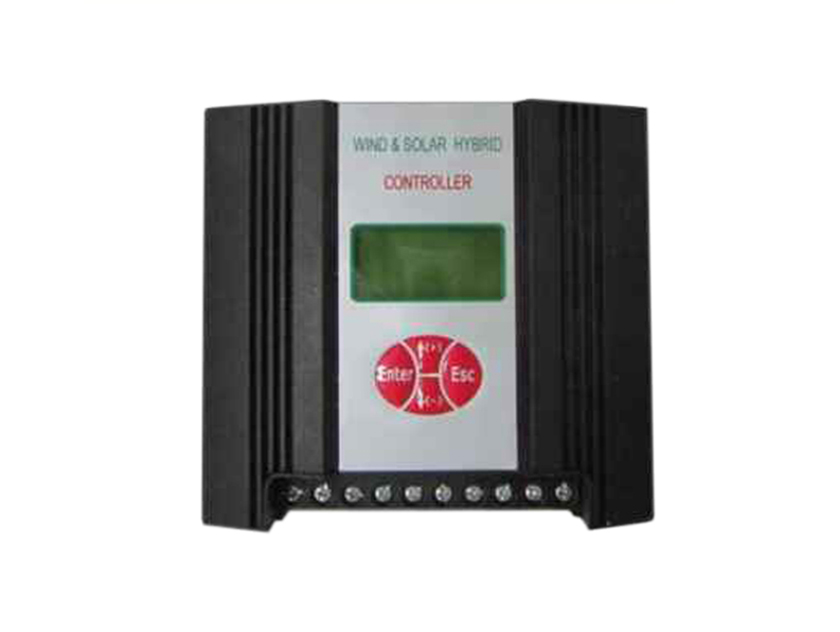

| 參數名 | 參數值 | 參考圖 |
|---|---|---|
| 工作環境溫度 | －40℃～＋60℃ |
|
| 額定電壓（VDC） | 12V/24V | |
| 最大充、放電電流（A） | ≥30A | |
| 保護等級 | IP55 | |
| 顯示界面 | 數字型液晶顯示器，顯示所有重要信息 | |
| 參數設置 | 可以遠程讀取控制器所有參數 | |
| 參數顯示 | 可精確顯示蓄電池可用的容量 | |
| 輸入方式 | 用于太陽能和風能混合系統 |
